Présentation

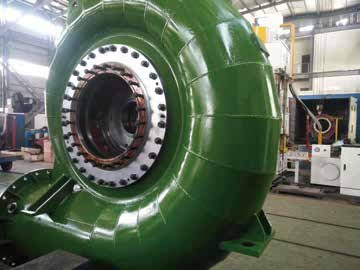

Les turbines Francis sont des machines à réaction couvrant la plus large plage de chutes et de puissances. L’eau entre par une virole spirale, traverse des distributeurs réglables et ressort par l’aspirateur, récupérant l’énergie sous la roue.

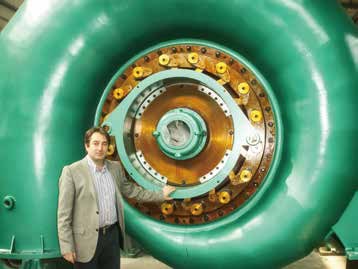

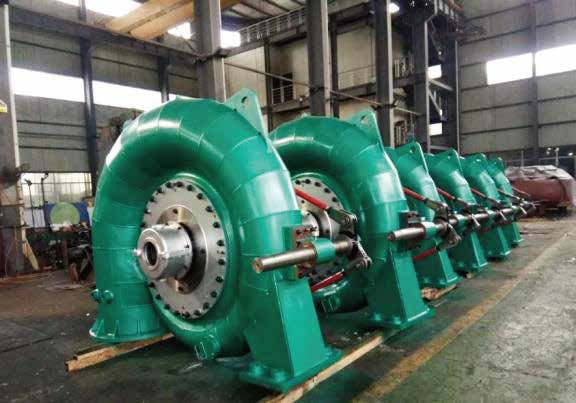

TCH HYDRO fournit des groupes Francis verticaux et horizontaux — y compris roues de remplacement et scope électromécanique complet. Deux groupes Francis horizontaux de cette gamme ont été fabriqués pour une centrale de 1,2 MW à Madagascar.
Applications types
- Rivières avec 20 à 300 m de chute nette
- Centrales de 100 kW à 100 MW
- Modernisation et remplacement de roues de centrales Francis existantes
- Projets EPC clés en main avec scope électromécanique complet
Caractéristiques techniques
| Hauteur de chute nette | 20 à 300 m |
|---|---|
| Puissance par groupe | 100 kW – 100 MW |
| Configuration | Verticale ou horizontale |
| Débit & régulation | Distributeurs réglables |
Ces plages sont des enveloppes de conception — chaque groupe est calculé selon votre chute nette et votre débit mesurés.
Étendue de fourniture — Groupe complet
- Roue
- Arbre principal
- Paliers
- Régulateur de vitesse
- Système d’excitation
- Vannes d’admission
- Système de contrôle (SCADA)
Usinage et contrôle qualité en atelier

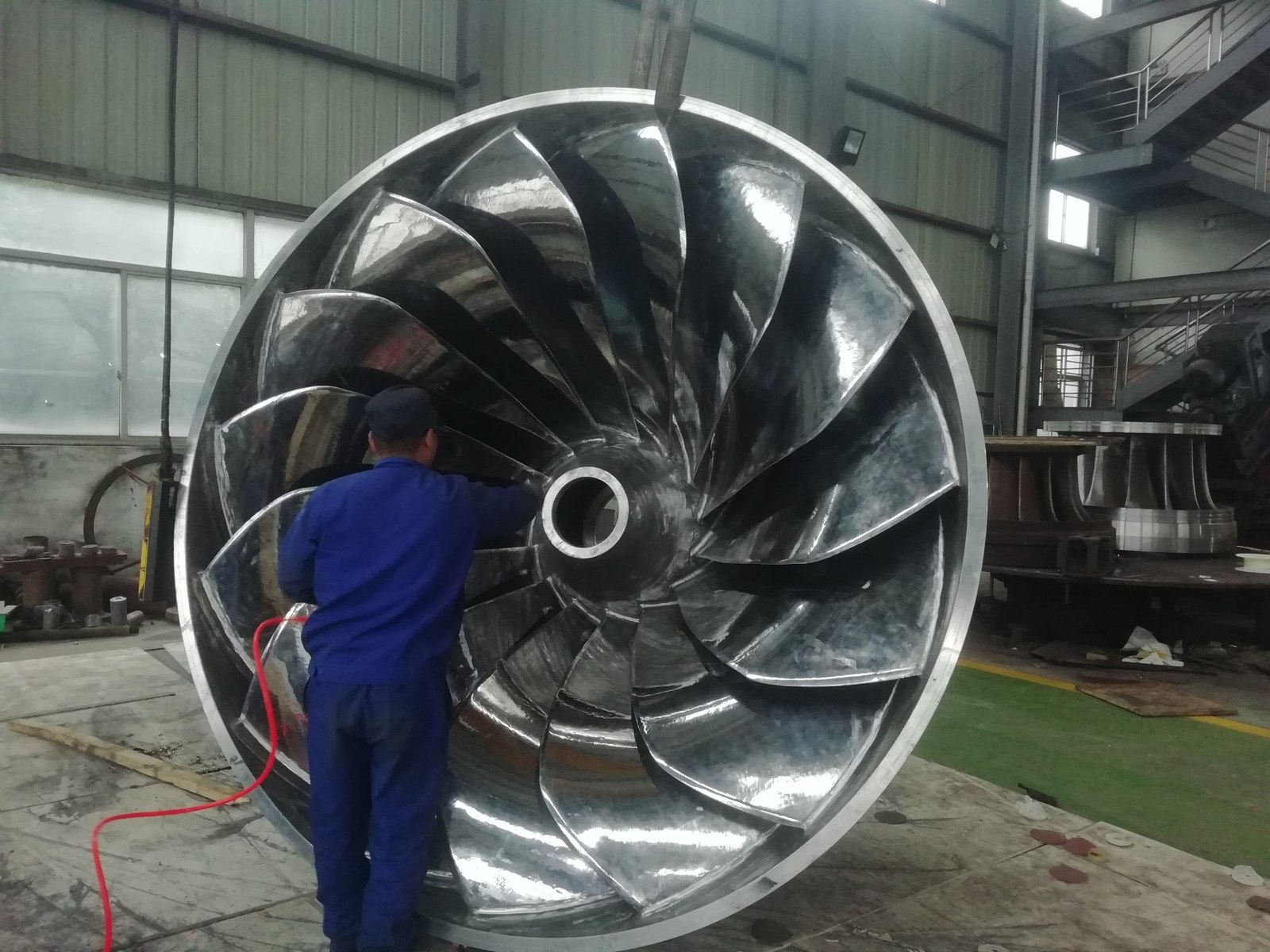

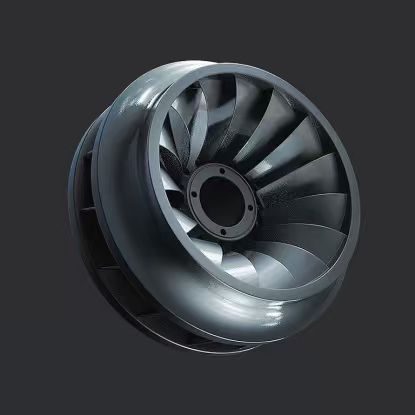

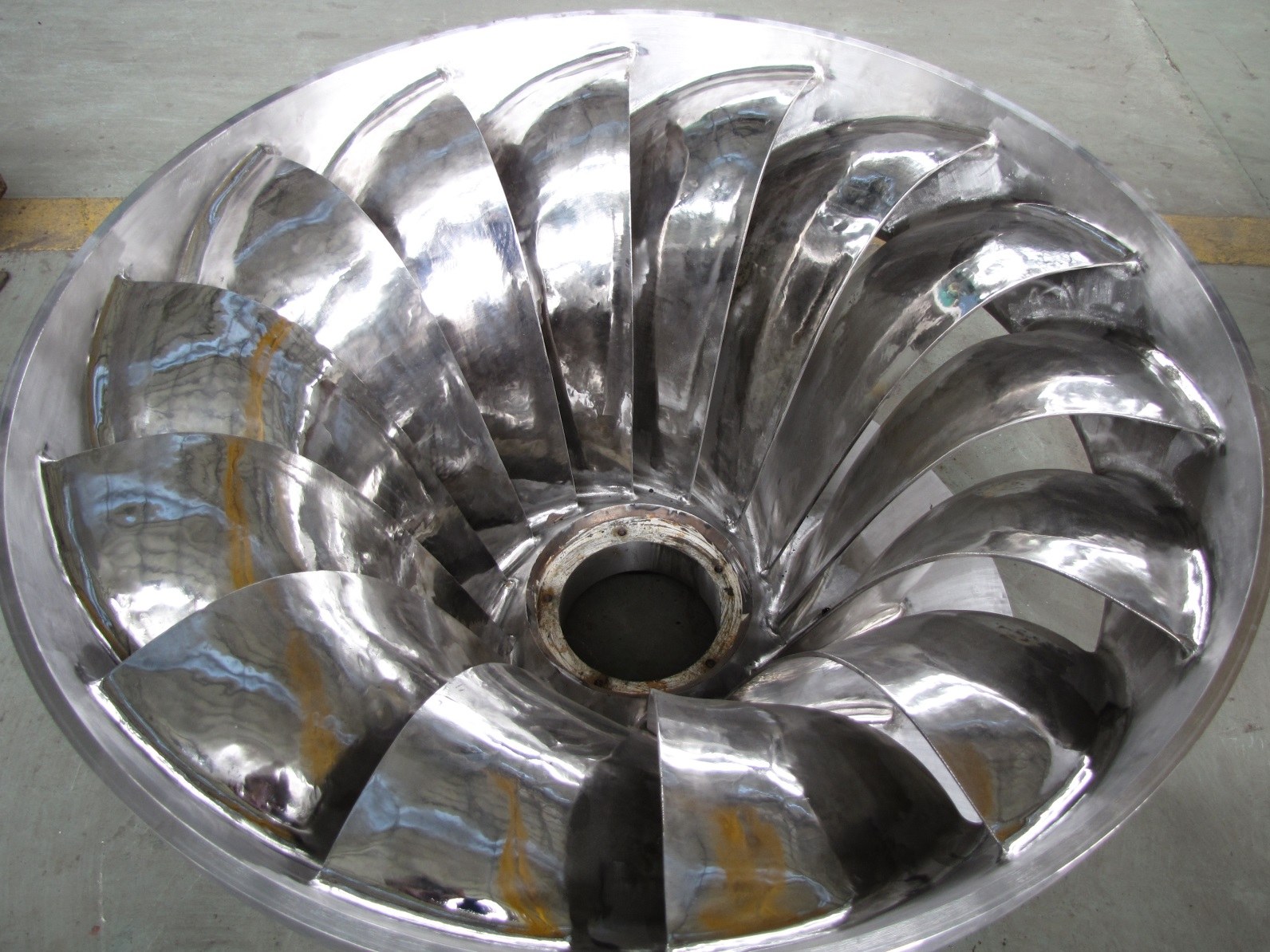

Chaque roue, arbre et pièce est usinée et contrôlée dans notre usine de Zhangjiajie — 30 000 m² de terrain dont 14 000 m² d’atelier de production — les tolérances critiques ne sont jamais sous-traitées.
- Tour vertical CQ5263 — usinage Ø 6 300 mm max, pièce jusqu’à 50 t
- Tour vertical C5235 — Ø 4 000 mm, 30 t
- Tour horizontal CW61125 — 8 000 mm (arbres et rotors)
- Perceuse radiale Z3080 — Ø 80 mm
- Presse hydraulique 315 t
- Équilibrage dynamique des roues sur notre machine d’équilibrage horizontale — balourd mesuré et corrigé
Gammes de conception
| Hauteur de chute nette | 10 à 400 m |
|---|---|
| Diamètre de roue | 500 à 3 000 mm |
| Puissance par groupe (groupes neufs) | jusqu’à 20 MW (1 à 10 MW en typique) |
| Rénovation | sans limite de capacité |
| Configuration | verticale ou horizontale |
Références sélectionnées
| Site | Modèle turbine – alternateur | Groupes |
|---|---|---|
| Enshi Tangkou, Hubei — modernisation de centrale | 4 × 11 MW · pas de pales sans huile + rénovation du régulateur | 4 |
| Laos (export) — rénovation Kaplan | rénovation d’un groupe Kaplan de 15 MW | 1 |
| Guangxi, Chine — programme de rénovation de six centrales | rénovation sur six centrales | 6 |
| Gaohua & Jiefangshan, Fujian & Hubei | roues à pales fixes converties en pas réglable | 2 |
Liste complète de références disponible sur demande.
RÉFÉRENCES
Technologie de roue à double flux (BSF)
Les centrales au fil de l’eau subissent de fortes variations saisonnières de débit. La gamme de roues à double flux de TCH HYDRO est conçue pour qu’un même groupe reste performant en hautes comme en basses eaux — au lieu de remplacer les roues chaque saison et de perdre de la production en saison sèche. Cette technologie est protégée par plusieurs brevets nationaux et a été évaluée par un comité provincial d’évaluation scientifique et technique.
